聯(lián)系人：俞建林
詳細(xì)說明見如下表格：
品名 型號 常用規(guī)格 用途
鎢錸絲 WRe3 WRe3 (含錸3%) 直徑： 0.5mm 電子管陰極絲
鎢錸絲 WRe5 WRe5 (含錸5%) 直徑： 0.5mm
鎢錸絲 WRe20 WRe20 (含錸20%) 直徑： 0.5mm
鎢錸絲 WRe25 WRe25 (含錸25%) 直徑： 0.5mm 單晶藍(lán)寶石生長，捆綁用
鎢錸絲 WRe26 WRe26 (含錸26%) 直徑： 0.5mm

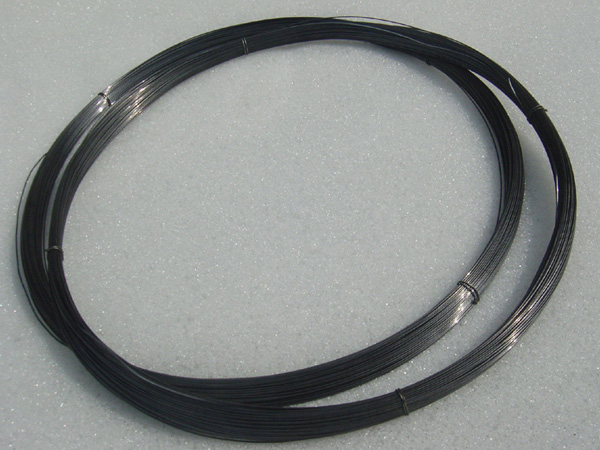

鎢錸絲表面光滑，無毛刺，直徑均勻一致。
生產(chǎn)工藝
原料準(zhǔn)備-原料分離-混料-還原處理-第二次混料-壓型燒結(jié)-旋鍛，拉拔加工-成品
1：原料準(zhǔn)備
原料為鎢粉和錸酸銨粉，鎢粉粒度小于4um，錸酸銨的粒度小于200um
2：原料分離
將鎢粉和錸酸銨粉分別在分離器中進行分離，使結(jié)團顆粒充分分散
3：混料
將經(jīng)分離器分離過的鎢粉和錸酸銨粉一并裝入高效混料器進行混料，混料時間10-24小時
4：還原處理
混合均勻的合金粉末在氫氣保護下進行還原處理。還原處理分三個階段：
第一階段：還原溫度200-350°時間1-2h
第二階段：還原溫度400-600°時間1-2h
第三階段：還原溫度700-900°時間1-2h
各階段的處理時間根據(jù)處理設(shè)備條件，爐膛容積、裝料量而定
5：第二次混料
經(jīng)還原后的合金粉末再次裝入高效混料器中進行混合、混料時間8-20h
6：壓型燒結(jié)
將第二次混料后的合金粉末壓制成坯條，坯條現(xiàn)在1100-1300°的溫度和氫氣保護下進行預(yù)燒結(jié)，時間0.4-1h，經(jīng)過預(yù)燒結(jié)的坯條在2600-3000°的溫度和氫氣保護下進行最終垂熔燒結(jié)，時間1-2h
7：旋鍛，拉拔加工
燒結(jié)后的坯條在旋鍛機上進行旋鍛加工成細(xì)棒，細(xì)棒在拉絲機上拉制成鎢錸合金絲
8：成品
